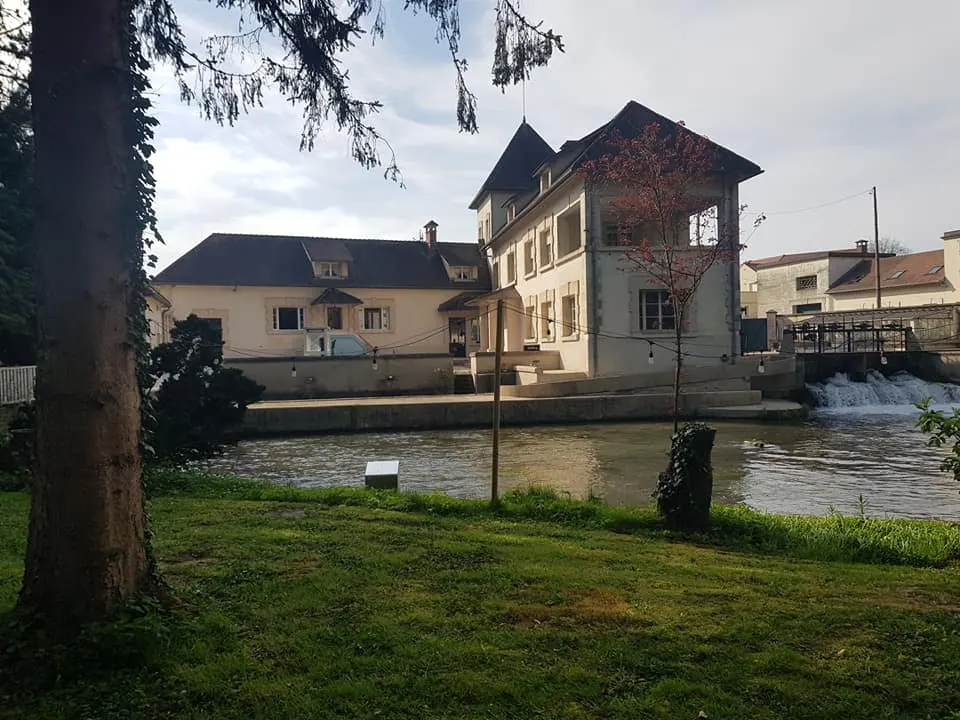

Le moulin de la Séravenne est équipée d’une turbine Kaplan, qui est aujourd’hui arrêtée.
Cette turbine avait été installée pour produire de l’électricité, mais surtout pour démontrer les performances de la turbine Kaplan sur une faible chute d’eau (environ 1,8 mètre au moulin de la Séravenne).
Cette installation était donc un démonstrateur, dont l’objectif était de vendre le brevet Kaplan qui appartenait alors au couple Wierzbinski.
En entrant sur la propriété, en phase de production, la rivière “La Brèche” passe successivement devant le déversoir, la vanne “silencieuse” puis les 4 vannes de décharge, avant de passer sous la vanne ouvrière, puis entre dans la “Chambre d’eau”.
L’entrée dans la chambre d’eau se fait via un siphon.

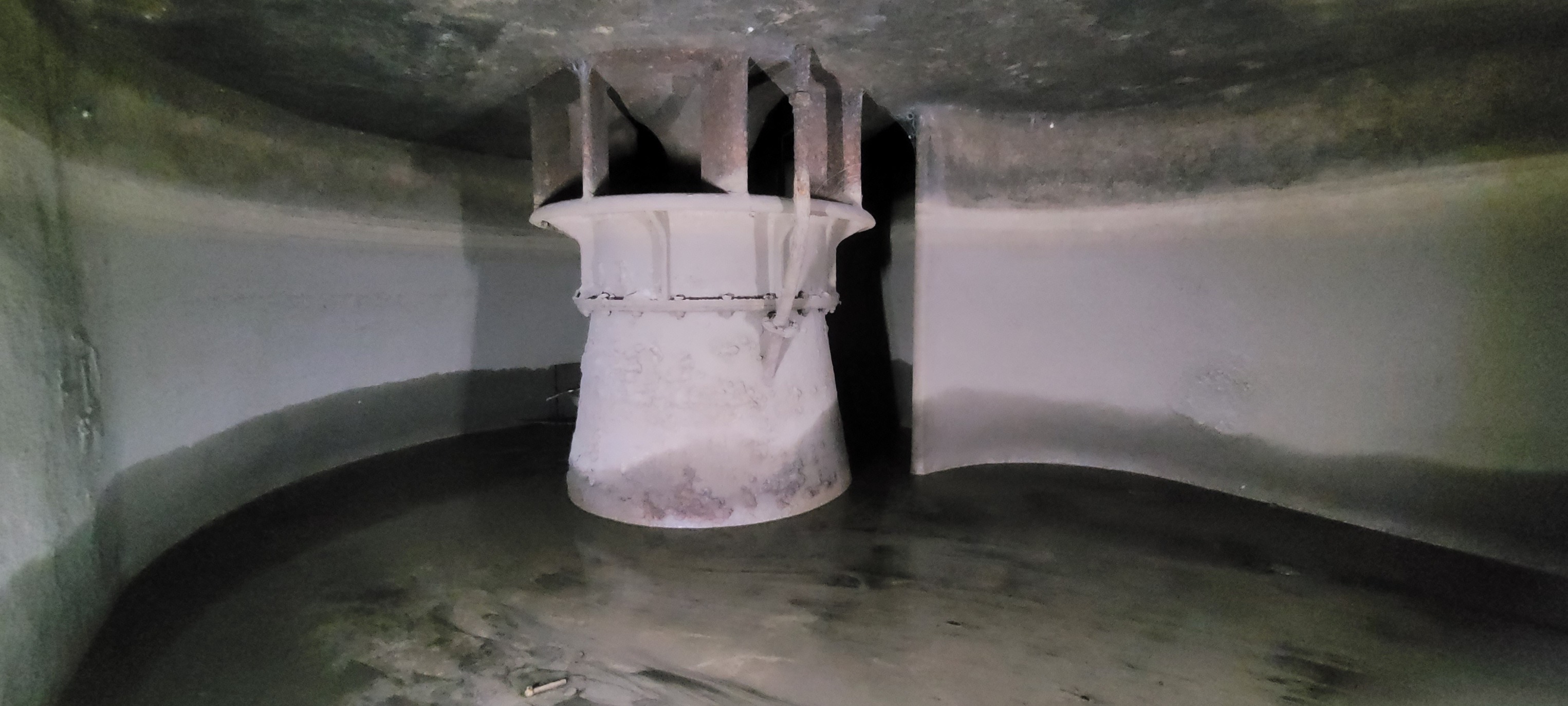

Sur le côté droit de la chambre d’eau, une excroissance en béton provoque un mouvement rotatif de l’eau autour de la turbine Kaplan.

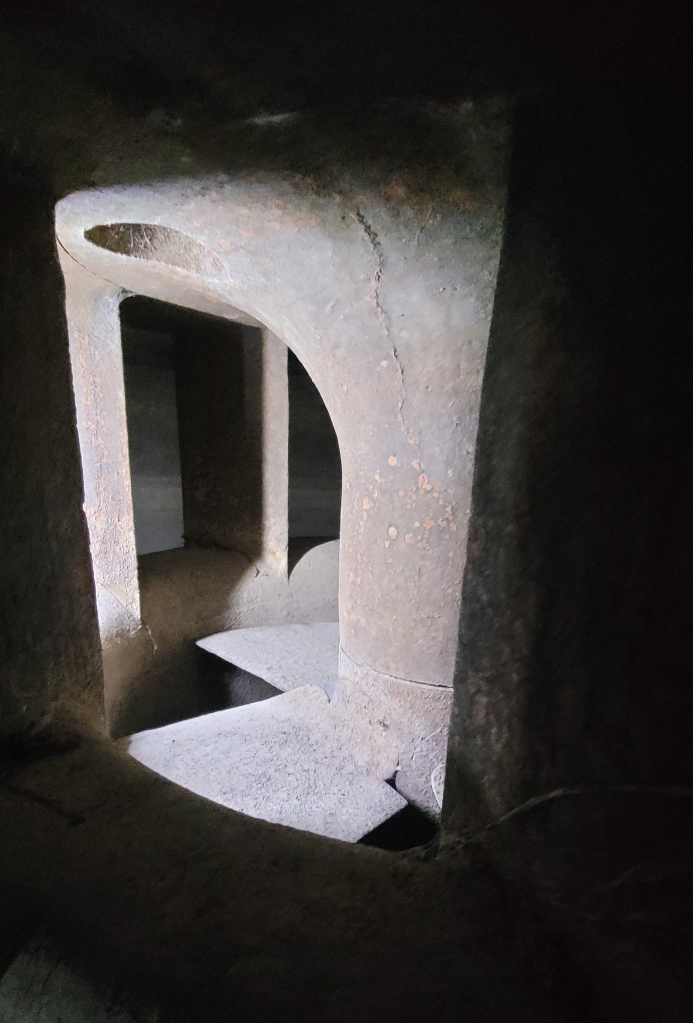

Dans la turbine Kaplan se trouve une hélice à pas variable, fixée sur un axe vertical.

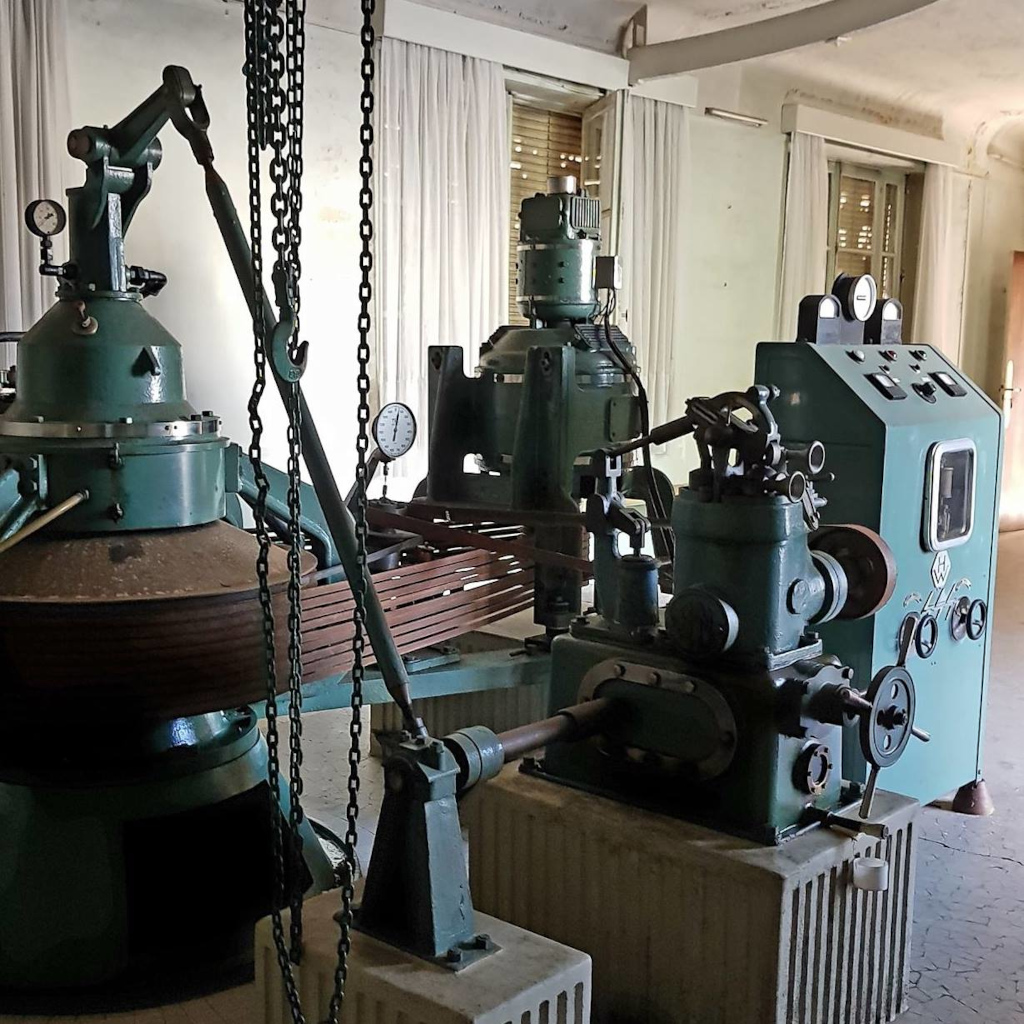

Au dessus de la chambre d’eau se trouve la salle des machine. L’axe vertical entraine une grosse poulie entraine l’alternateur.
Au premier plan, le régulateur de vitesse s’assure que la turbine fonctionne à vitesse constante pour obtenur un courant à 50Hz. Si la turbine va trop vite, ou pas assez, le régulateur agit sur l’orientation des pâles de l’hélice de la turbine Kaplan via un tirroir hydraulique qui pilote un verin qui agit alors sur l’orientation des pâles.
L’armoire verte avec les indicateur est le régulateur de tension qui s’assure que l’alternateur produit bien du 220V triphasé (3 fils, 220V entre chaque fil, pas de neutre 😮)
